48工位低温气瓶抽真空系统

产品名称
48工位低温气瓶抽真空系统
产品简介
加入对比

抽真空系统装备主要针对LNG车载瓶而设计制造,绝热形式为夹层真空绝热,装备的目的是将真空夹层的热传导介质(空气)抽出,完成抽真空工艺步骤后,封堵抽真空口,保证夹层的真空度,从而满足储存深冷产品的条件。

系统方案

系统装备针对150L~650L的LNG深冷储罐而设计制造,设计工位数为48工位;

采用自动化电气控制系统,一键式智能控制整个抽真空工艺路线的运行,无需人工切换工艺步骤,避免了人为误操作造成的产品不良现象;

合理化计算、设计整体抽真空系统,优化抽真空管路系统,使得罐体的封接真空度完全覆盖行业执行标准;

根据系统热损耗设计加热、置换系统,与抽真空相互配合,系统地解决抽真空问题;

客户定制化服务,可选配分子泵配合系统运行,有效缩短抽真空工艺周期,进一步提升产品质量。

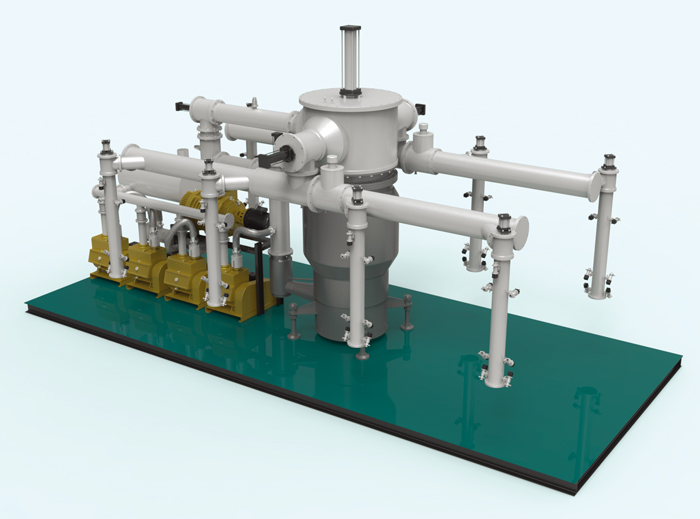

油扩散真空系统

油扩散真空泵必须和阀门、冷阱、管路、机械真空泵等组合使用,形成高真空抽气系统,是用来获得高真空度的主要设备。机组可直接与被抽容器相连,使获得高真空状态。

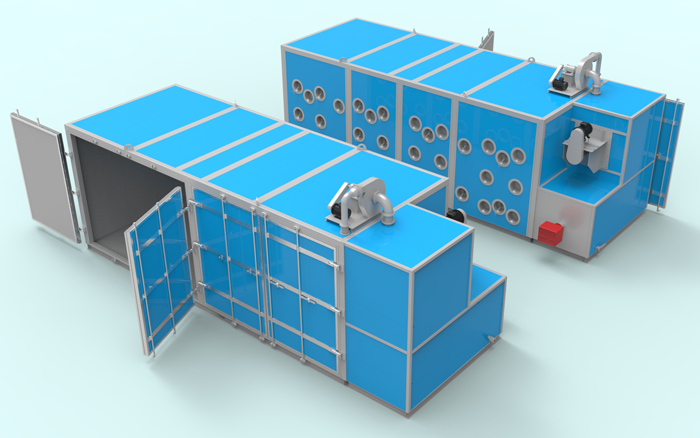

外加热烘房

执行抽真空工艺时,加热显得相当重要,目的是为了提高被抽气体的活跃性,汽化夹层的水分残余,使得气体抽真空更加容易。

我们进行系统设计、制造,运用计算机辅助设计模拟现场生产工作状况,制造出配套生产所必须的外加热烘房。


房体选用100mm岩棉夹芯板制作,能够有效封存房体内侧的热量。

加热炉与房体一体制作,产生的热量及时引入房体内侧,减少热量损耗,提高系统热效率。

炉体内置循环加热通道,通过高温风机拉动瓶体内侧的热空气循环,对瓶身内侧空间进行循环加热。

炉体内置氮气加热通道,满足夹层空间氮气置换的需求。

对于加热系统的规格,可满足客户定制需求。

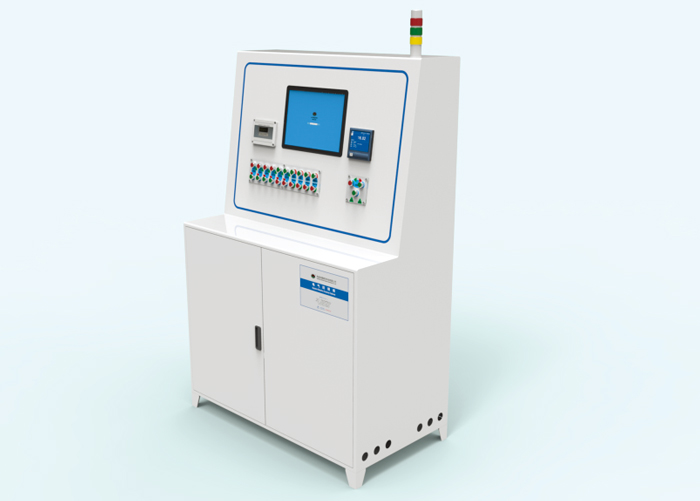

控制系统

设备采用电气、控制一体形式,运用工业电脑配合15”触摸式显示器,运行自主研发的抽真空系统一键式操控程序,真正意义上实现“傻瓜式”

操作,降低生产过程中对技术性人才的依耐性,同时也避免人为误操作为生产上带来的产品不良现象。

系统还设置工件真空检漏,运行一对一动态真空检验,可检测出在动态抽真空状况下漏真空状况,并顺势关闭该工位下的工件,系统继续运行,

不影响其他工件的真空质量,此设计更加优化生产状况,以获得更高的生产效率。

定制化服务

我们可接受被定制,并精心为您打造满足需求的产品。

您可以选择无外加热房抽真空模式,我们依然能够运用成熟的抽真空工艺,达到您对夹层真空的硬性指标要求。

您还可以选择48工位、或者36工位、或者是您认为合适的产能匹配需求,我们可以全方位为您考虑系统配置,让您能够得到高综合性能、低成本投入、合理高效的系统装备。

我们可以合理规划系列化的低温气瓶产品,让我们的装备能够完全覆盖您产品线的需求。
