6工位低温储罐抽真空系统

产品名称
6工位低温储罐抽真空系统
产品简介
加入对比

一、概述

抽真空系统装备主要针对当今主流的LNG低温容器而设计制造,低温容器的绝热形式为夹层真空绝热,装备的目的是将真空夹层的热传导介质(空气)抽出,完成抽真空工艺步骤后,封堵抽真空口,保证夹层的真空度,从而满足低温容器储存深冷产品的条件。

二、系统方案

系统装备针对5m3~100m3的LNG深冷储罐而设计制造,设计工位数为 6工位(≤15m3)或 4工位(15m3~60m3)或 2工位(60m3~100m3);

采用自动化电气控制系统,一键式智能控制整个抽真空工艺路线的运行,无需人工切换工艺步骤,避免了人为误操作造成的产品不良现象;

合理化计算、设计整体抽真空系统,优化抽真空管路系统,使得罐体的封接真空度完全覆盖行业执行标准;

根据系统热损耗设计加热、置换系统,与抽真空相互配合,系统地解决抽真空问题;

客户定制化服务,可选配分子泵配合系统运行,有效缩短抽真空工艺周期,进一步提升产品质量。

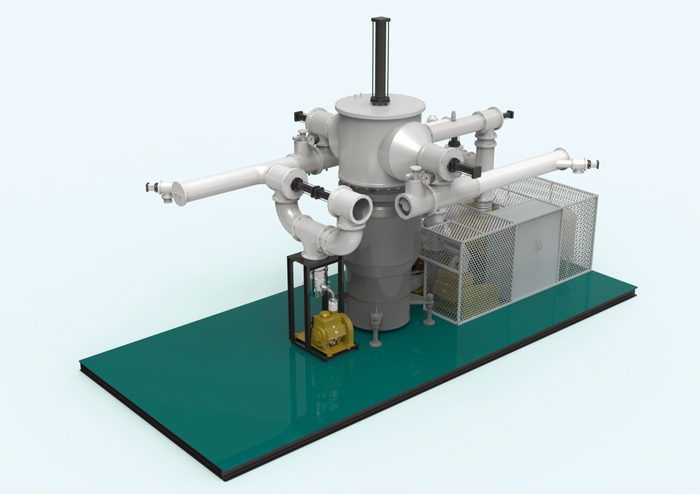

油扩散真空系统

油扩散真空泵必须和阀门、冷阱、管路、机械真空泵等组合使用,形成高真空抽气系统,是用来获得高真空度的主要设备。机组可直接与被抽容器相连,使获得高真空状态。

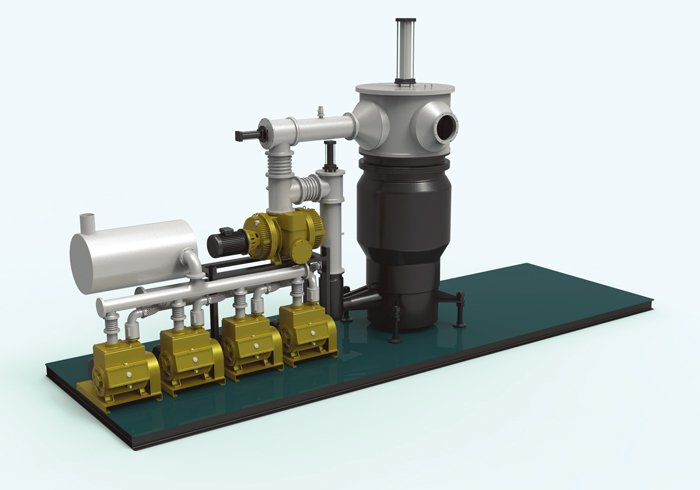

分子泵真空机组

分子泵是一种高真空获得设备,它是利用高速旋转的转子把动量传输给气体分子,使之获得定向速度,从而被压缩、被驱向排气口后为前级抽走的一种真空泵。机组可有效缩短抽真空工艺周期,进一步提升产品质量,此分子泵机组为选配配置。

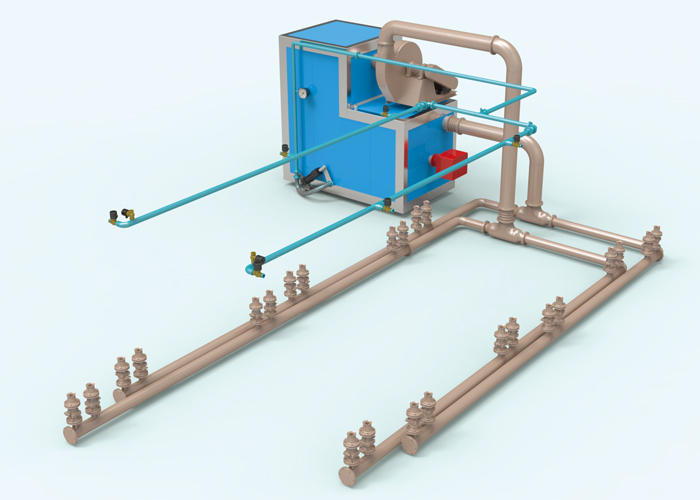

辅助加热系统

辅助加热装备专为抽真空装备设置,以加热罐体的温度,平衡系统温度状态后,达到加速抽真空进程的目的,系统恒温多温度区间控制,可手动设置温度限制,自动执行限制温度。为了配合氮气置换的运行,系统设置氮气加热系统,专供氮气置换时热氮气的需求。系统采用一套炉体解决此2项加热功能。
